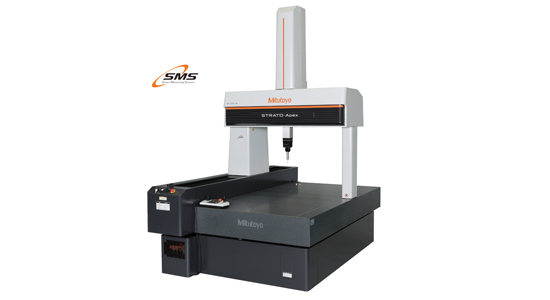

STRATO-APEX V (CNC) 500, 700 ve 900 Serisi

Hassasiyet hızla tanışıyor.

Yüksek hızda çalışma ve yüksek hassasiyette ölçüm ile kombine olan son teknoloji CNC koordinat ölçüm makinesidir. Makinedeki yüksek sürüş hızı ve ivmelenmedeki üst tarama performansını garanti eder, ayrıca 1 µm sınıfında da yüksek hassasiyetli ölçüm sunar.

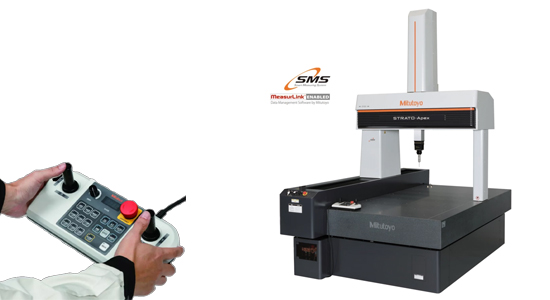

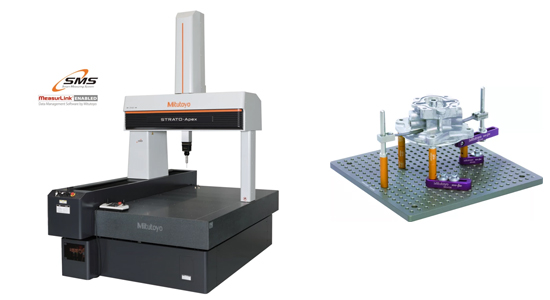

STRATO-Apex S serisi, hareketli köprü tipi CNC CMM, 9 boyutu mevcuttur.

Ölçüm Boyutları:

X = 500 ile 900 mm arasında
Y = 700 ile 1600 mm arasında
Z = 400 ile 600 mm arasında

Hassasiyet (1):
E0, MPE = 0,7 + 2,5L/1000 µm

Tekrarlanabilirlik(2):
R0, MPL = 0,7µm
Maksimum hızı:
519 mm/s her eksende

Maksimum ivmelenme:
2598 mm/s²
İzin verilen sıcaklık aralığı:
18°C – 22°C kadar
Maksimum iş parçası ağırlığı:
180 ile 4000 kg arasında

(1) ISO10360-2:2009'a göre, Uzunluk ölçüm hatası, L = mm olarak ölçülen uzunluk.

(2) ISO10360-2:2009'a göre, tekrarlanabilirlik aralığının maksimum izin verilen limiti

Ana faydalar:

• Yüksek ölçüm doğruluğu ve yüksek hızlı hareket
• Yüksek performanslı tarama
• Her eksende ultra yüksek hassasiyetli teraziler, çözünürlük 0,02 µm
• Ortam sıcaklığının izlenmesi ve makine ile iş parçasının kompanzasyonu için sıcaklık sensörleri
• Titreşim önleyici sistem, yakındaki titreşim kaynaklarının etkisini azaltır (574 için isteğe bağlı)
• Çoklu sensör özelliği
• Çoklu sensör ve SMS işlevselliğini destekleyen UC480 denetleyici (Akıllı Ölçüm Sistemi)
