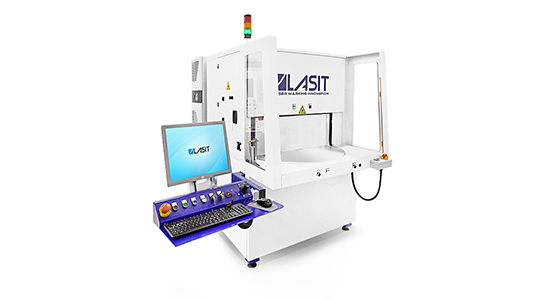

ROTOMARK X

RotoMark X, 2 iş istasyonuna sahip mekanik bir kam ile dönen bir tabla ile donatılmış bir lazer markalama makinesidir. Hem küçük hem de büyük parçaların aynı anda yüklenip markalanmasını sağlar.

Tabla mekanizmasının sağlam yapısı, yıllar boyunca hız, hassasiyet ve tekrarlanabilirlik sağlar. RotoMark X, aynı anda yükleme ve boşaltma avantajını birleştiren 2 konumlu indeks tablaları sunar.

HASSAS, SAĞLAM VE KOMPAKT

Maksimum verimlilik

Rotomark X, yüksek verimlilik gereksinimi olanlar ve büyük ürünleri markalamak isteyenler için tasarlanmıştır, ancak aynı zamanda tek bir ürün veya küçük bir set üzerinde çalışırken de son derece işlevseldir.  Z ekseni FlyCAD markalama yazılımı tarafından çalıştırılır ve 0 ila 200 mm arasında geniş bir yükseklik aralığında markalama detaylarına izin verir.

Kaynaklı çelik çerçeve

Rotomark X son derece sağlam ve ergonomiktir: çerçevesi tamamen kaynaklı çelikten geliştirilmiştir. Termal genleşmeden sonra, vidalar ve kayar kılavuzlar için destek yüzeyleriyle birlikte panoramik çerçeve dikkatlice tamamlanır ve aşağıdaki avantajları içerir:

    -Eksenlerin titreşim olmadan daha fazla hızlanması;

    - Zaman içinde boyutsal kararlılık;

    - Makinenin taşınması ve / veya yanlışlıkla çarpması durumunda sağlamlık.

TTL görüntü sistemi

TTL görüş sistemi, lazer markalamanın aşırı hassasiyet ve yüksek çözünürlük gerektiren küçük parçaların ortalanması için ideal çözümdür. Lazerle aynı optik yolu mükemmel bir şekilde takip etmek için tarama ünitesinin önüne yerleştirilmiş CCD bulunan yüksek çözünürlüklü bir kamera içerir. Görüntü sistemi, uygulama tipine ve markalanacak malzemeye göre dikkatlice seçilmiş ve boyutlandırılmış bir aydınlatma sistemiyle birlikte gelir.

EK BİLGİ

ÇALIŞMA                          ÇALIŞMA               MEVCUT                       YÜZEYDEKİ                 MAKSİMUM

POZİSYONU                    YÜZEYİ                   MARKALAMA               MAKSİMUM              MARKALAMA

                                         BOYUTU                ALANLARI                     AĞIRLIK                      YÜKSEKLİĞİ

Ayakta                               ø1000                     ø140                            20 kg                          200mm

                                                                            Ø220





LAZER                          MOTOR                      KAPI                       GÜÇ                             BOYUTLAR

TÜRÜ                           TÜRÜ                         TÜRÜ                     KAYNAĞI



FiberFly,                       Enkoderli              Pnömatik                  110/230                       H: 2000 mm

FlyAIR,                          5 adet                                                           Vac                            L: 1600 mm

FlyAir Green,               motor                                                          50 Hz                          P: 1400 mm

FiberFly Green,

FlyCO2

AKSESUARLAR

Döner eksen, TTL görüntü sistemi, Döner kafa
