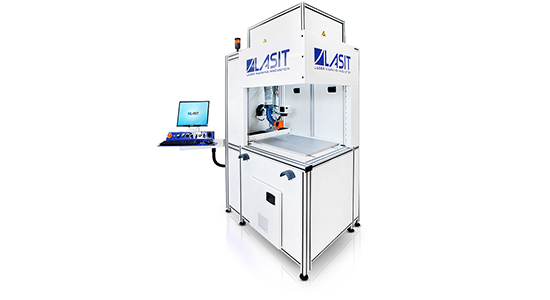

TOWERMARK L

TowerMark-L'nin XZ eksenleri enkoderli servo motorlar tarafından kontrol edilir. Z ekseninin çalışma hareketi 450 mm’dir, ø140mm markalama alanına sahip lens ile birlikte 450mm'ye kadar markalama yapılmasına izin verir.

X ekseninin çalışma hareketi 500 mm’dir, ø140mm markalama alanına sahip lens ile birlikte 600x100mm markalama alanına izin verir. Bu, operatörün çok uzun detaylarda hereket ettirmeden markalamasına ve paletleri otomatik olarak markalamasına olanak sağlar.

KUSURSUZ, SAĞLAM VE KOMPAKT

Uzun parçaları yüklemek için yan kapılar

Pnömatik kontrollü yenilikçi açılı kapı, çalışma alanına çok daha verimli bir şekilde kullanılmasına  ve özellikle makinenin tüm genişliğinden daha uzun olan parçalar için parçaları yüklemeye izin verir.

Yüksek verimlilik

X ekseninin çalışma hareketi 500 mm’dir, ø140mm markalama alanına sahip lens ile birlikte 600x100mm markalama alanına ulaşır. Bu, operatörün hareket etmeden çok uzun ayrıntıları markalamasına ve onlarca veya yüzlerce küçük nesneye sahip paletleri otomatik olarak markalamasına olanak tanır.

Silindirik parçaların markalanması

Silindir üzerindeki markalama, FlyCAD yazılımı ile W ekseni ile birlikte olduğu kadar kolay olmamıştı. Eksen W'nin çözünürlüğü 65.536 step/devirdir ve mekanik o kadar kesindir ki kayda değer bir radyal hata yoktur. Bu, tasarımın farklı bölümleri arasındaki bağlantıya ilişkin bildirimde bulunmaksızın kesin markalama elde etmek için temel bir koşuldur.

EK BİLGİ

ÇALIŞMA                          ÇALIŞMA               MEVCUT                       YÜZEYDEKİ                 MAKSİMUM

POZİSYONU                    YÜZEYİ                   MARKALAMA               MAKSİMUM              MARKALAMA

                                         BOYUTU                ALANLARI                     AĞIRLIK                      YÜKSEKLİĞİ

Ayakta                              650x450                  ø100                             150kg                          450mm

                                           mm                          ø140

                                                                            ø220

                                                                            ø290

LAZER                          MOTOR                      KAPI                       GÜÇ                             BOYUTLAR

TÜRÜ                           TÜRÜ                         TÜRÜ                     KAYNAĞI



FiberFly,                       Enkoderli              Pnömatik                  110/230                       H: 2050 mm

FlyAIR,                          5 adet                                                           Vac                            L: 1200 mm

FlyAir Green,               motor                                                          50 Hz                          P: 780 mm

FiberFly Green,

FlyCO2

AKSESUARLAR

Döner eksen ,    TTL görüntü sistemi ,  Döner kafa ,  Sac sıkıcı  ,     Eğimli döner eksen
