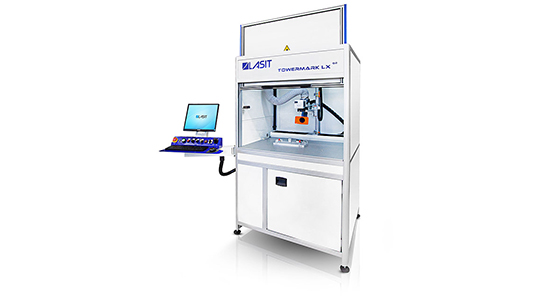

TOWERMARK LX

TowerMark LX, büyük ve karmaşık parçaları veya özelleştirilmiş şablonları markalamak için ideal çözüm olan son derece esnek ve kompakt bir lazer markalamadır. Sistem 450 mm'ye kadar parçaları markalamak için Z ekseni  ve 850 mm hareketli X ekseni ile birlikte gelir.

Bu nedenle maksimum markalama alanı 850x170mm'dir, makinenin kompakt boyutları göz önüne alındığında dikkat çekici bir durumdur. Sağlam yapı, parçaları hızlı bir şekilde sabitlemek için önceden delinmiş delikli (50 adım) sert eloksallı alüminyumdan yapılmış bir çalışma tablasına sahiptir. Sistemde bir PC, monitör ve hem de ücretsiz Update ile hem FlyCAD hem de FlyControl yazılım paketleri bulunur.

KUSURSUZ, ÇOK YÖNLÜ VE KOMPAKT

Silindirik parçaların markalanması

Silindir üzerindeki markalama, FlyCAD yazılımı ile W ekseni ile birlikte olduğu kadar kolay olmamıştı. Eksen W'nin çözünürlüğü 65.536 step/devirdir ve mekanik o kadar kesindir ki kayda değer bir radyal hata yoktur. Bu, tasarımın farklı bölümleri arasındaki bağlantıya ilişkin bildirimde bulunmaksızın kesin işaretler elde etmek için temel bir koşuldur.

800mm hareket ile X ekseni

X ekseninin çalışma hareketi 800 mm'dir ve ø140 mm markalama alanına sahip lens ile birlikte 900x100 mm markalama alanına ulaşır. Bu, operatörün çok uzun detaylarda hareket ettirmeden markalamasına ve küçük nesne dolu paletleri otomatik olarak markalamasına olanak sağlar.

Döner Kafa ile markalama

Döner kafa mekanizmasıyla, her zaman ideal çalışma koşulunda olacak şekilde lazer tarama ünitesini ve dolayısıyla markalamayı döndürmek mümkündür. Dönen kafa ile düzlemden ± 100 ° 'ye kadar markalama ve daha sonra özel bir konumlandırma şablonu oluşturmanın gerekli olduğu tüm durumları çözmek mümkündür. Dahası, yeniden konumlandırma yapmak zorunda kalmadan belli bir yüzeyde, silindirik bir yüzeyin etrafındaki iki yüzeyinde markalanmasını mümkün kılar.

EK BİLGİ

ÇALIŞMA                          ÇALIŞMA               MEVCUT                       YÜZEYDEKİ                 MAKSİMUM

POZİSYONU                    YÜZEYİ                   MARKALAMA               MAKSİMUM              MARKALAMA

                                         BOYUTU                ALANLARI                     AĞIRLIK                      YÜKSEKLİĞİ

Ayakta                              950x530                  ø100                             100kg                          450mm

                                           mm                          ø140

                                                                            ø220



LAZER                          MOTOR                      KAPI                       GÜÇ                             BOYUTLAR

TÜRÜ                           TÜRÜ                         TÜRÜ                     KAYNAĞI



FiberFly,                       Enkoderli                 Manuel                  110/230                       H: 2050 mm

FlyAIR,                          4 adet                                                           Vac                            L: 1200 mm

FlyAir Green,               motor                                                          50 Hz                          P: 750 mm

FiberFly Green,

FlyCO2

AKSESUARLAR

Döner eksen, TTL görüntü sistemi, Döner kafa, Sac sıkıcı, Eğimli döner eksen
