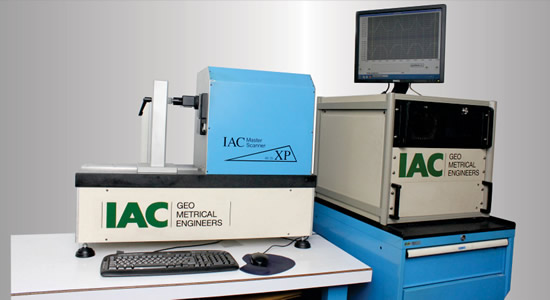

MASTERSCANNER XP

MasterScanner XP
6025 / 6060 / 10025 / 10060 / 16060 Serileri

MasterScanner, düz ve vida mastarların etkin bir şekilde ölçülmesi için günümüzün tüm endüstriyel gereksinimlerini sağlar. Onun mükemmel ölçüm hassasiyeti ve gelişmiş özellikleri MasterScanner'ı kalibrasyon laboratuarları için ideal bir cihaz yapmaktadır. Geniş bir aralıkta olan paralel ve konik vida tampon mastarlar, vida halka mastarlar, düz ayar halkaları ve tamponları için hızlı ve güvenilir kalibrasyon mümkündür. Dünyadaki bir çok vida mastar üreticisi aynı zamanda üretimlerini kontrol için MasterScanner'a başvurmaktadır. MasterScanner'ın eşsiz bir yeteneği ise otomatik döngü içinde makine takımlarının optimal ayarları için gerekli olan tüm bilgileri size sunar.

Yeni patentli ölçüm teknolojisi ile mükemmel hassasiyet elde edilir.
Referans ekseni boyunca bir parçanın yüzeyinin bir matematiksel düzlem ile tüm 2 boyutlu kesiti, iki uçlu bir prob tarafından iki zıt konturun ardışık olarak taraması ile oluşur. Bir özelliği de prob sisteminin en iyi şekilde düzeltilmesi için iki ucun her birinin çok yönlü olarak gerçek şekil taramasıdır. Tarama esnasında, her saniye binlerce 2D kontur noktasi yüksek çözünürlük ile bilgisayarın hafızasına kaydedilir. ılk kontur tarandıktan sonra ölçüm kuvvetinin yönü değişir ve ikinci kontur taraması için prob yer değiştirir. Her kontur noktası, her iki eksen için 0.01μm çözünürlüktedir ve veri işleme için saklanır. Tarama sonlandıktan hemen sonra MasterScanner hesaplamalar yaparak size şu parametreleri sunar : etkin çap, basit etkin çap, majör çap, minör çap, diş, kısmi yan açılar, profil eksiklikleri, konik, vb.

Sonuçların yeterliliği ve değerlendirilmesi için Metrolojist klavye ile çok detaylı tölerans kütüphanesi olan IACLIB' i kullanır. Bu kütüphane binlerce farklı düz ve vida mastar toleranslarını kapsar. MasterScanner ISO 9000 ve ISO 17025' de belir tildiği gibi izlenebilirlik için tüm gereksinimler ile uyumludur. Başarılı bir kalibrasyon sonrasında, makine ile mastar kalibre etmeye devam edebilirsiniz. Uygulanan çapraz kontroller, otomatik olarak operatörü izler. Tüm ölçülen kontürler AutoCAD gibi bir CAD sistemi ile ileri tetkik ve analiz için DXF biçimine dönüştürülebilir.

Ölçülen boyutlar:
• Etkin diş çapı
• Basit etkin diş çapı
• Etkin çap denkliği
• Major çap
• Minor çap
• Diş
• Toplanmış diş sapması
• Yan açılar
• Kısmi yan açılar
• Konik
• Profil eksiklikleri

ISO/IEC 17025 Akreditasyonu:
IAC MasterScanner’ın 2D tarama metodu, ISO/IEC 17025 kabul standardı ile uyumludur ve müşterilerimizin akreditasyon organları tarafından akreditedir: RVA, DKD, SCES, DANAK, SWEDAC, UKAS, NABL, NATA, OAR, SIT.

IACLIB , Standartlar ile otomatik olarak karşılaştırmak için, mastarlar ve parçalar ile ilgili olan tölerans kütüphanesi ile tam entegredir.
• ANSI/ASME B1.2 birleşik
• ANSI/ASME B1.20 NPT
• BS 21 Boru vidaları
• BS 919/1 Birleşik
• BS 919/2 Whitworş
• BS 919/3 ISO Metrik
• ISO 7/2 Boru vidaları
• ISO 228 Boru vidaları
• ISO 286 Düz borular ve miller
• ISO 1502 Metrik
• DIN 13 Metrik
• DIN 2999 Boru vidaları
• DIN 7162 Düz halkalar ve tamponlar
• DIN 40401 Edison ve fazlası
